Faltpavillons aufbauen

Einfach erklärt, mit Bildern und Video.

GANZ OHNE WERKZEUG

Für einen schnellen Faltpavillon-Aufbau

2 Minuten. Wenige Handgriffe. Und genügend Zeit für die wichtigen Dinge im Leben. Unsere Faltpavillons sind schnell und einfach im Aufbau. Dennoch ist, vor allem beim Erstkontakt, eine Aufbauanleitung hilfreich. Schritt für Schritt zeigen wir dir, wie du deinen Faltpavillon von Ecotent® in nur 2 Minuten aufbauen kannst. Mit passenden Bildern und Videos. Das Coole? Der gesamte Auf- und Abbau klappt ganz ohne Werkzeug. Ruckzuck.

ERSTER SCHRITT

1. DAs FALTPAVILLON-Dach montieren

Schritt 1 - Struktur leicht öffnen

Schritt 2 - Dach ausbreiten

Schritt 3 - Stoffverstärkungen über die Strukturspitzen auslegen

Schritt 4 - Dach befestigen

Schritt 5 - Struktur ganz öffnen

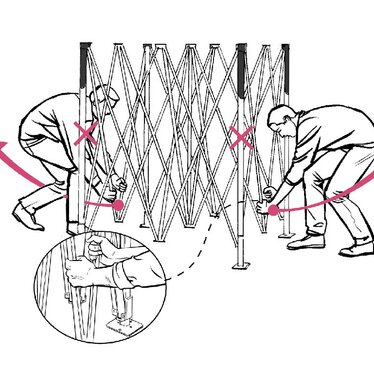

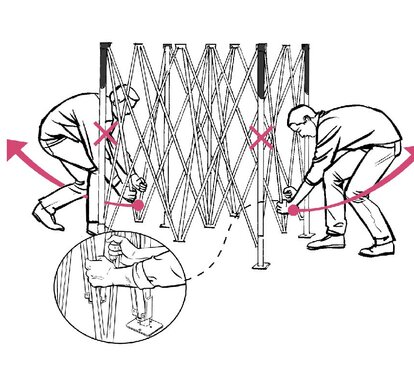

Schritt 1 - Struktur leicht öffnen

Aluminiumstruktur zu ca. 2/3 auseinanderziehen, nicht ganz öffnen. Vorsicht: Nicht an den Eckstehern ziehen, sondern an den Scheren!

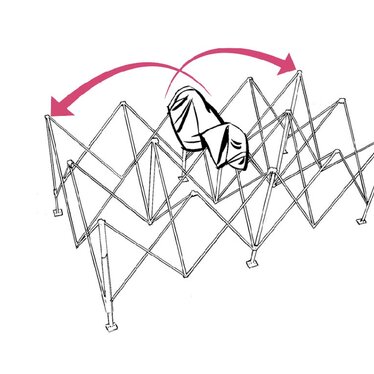

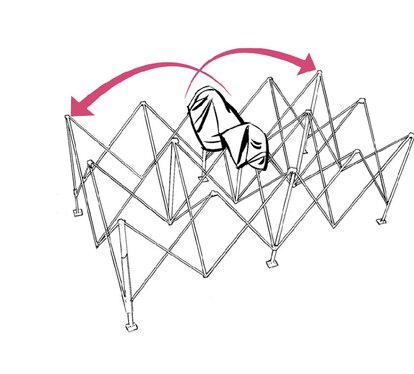

Schritt 2 - Dach ausbreiten

Das zusammengefaltete Dach in die Mitte der Aluminiumstruktur legen und anschließend ausbreiten.

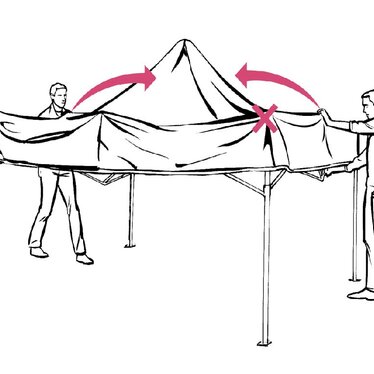

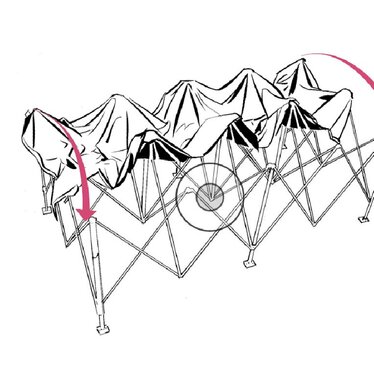

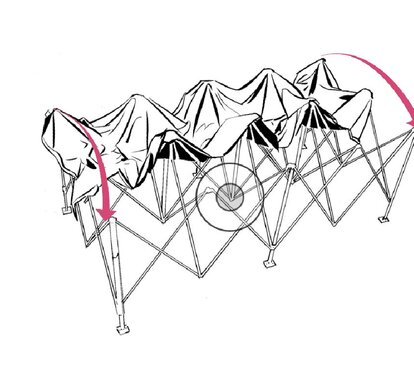

Schritt 3 - Stoffverstärkungen über die Strukturspitzen auslegen

Die Stoffverstärkungen des Daches an allen Spitzen der Struktur ausrichten.

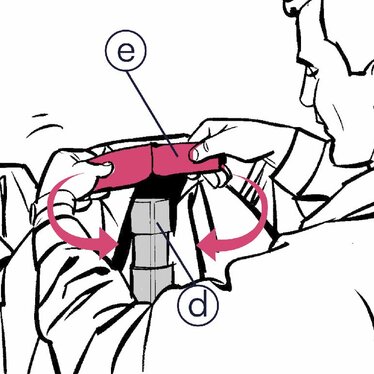

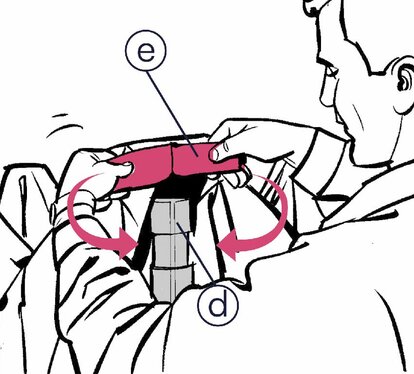

Schritt 4 - Dach befestigen

Klettverschlüsse (e) an den Aussparungen der Eckclips (d) von außen nach innen straff spannen.

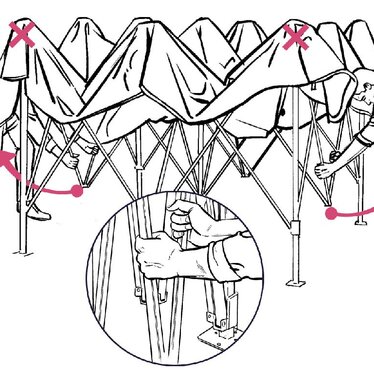

Schritt 5 - Struktur ganz öffnen

Struktur zur Gänze auseinanderziehen. Vorsicht: Nicht an den Eckstehern ziehen!

schritt für schritt

2. Den FALTPAVILLON aufbauen

Schritt 6 - Schieberegler nach oben schieben

Schritt 7 - Klettverschluss schließen

Schritt 8 - Zeltfüße aufziehen

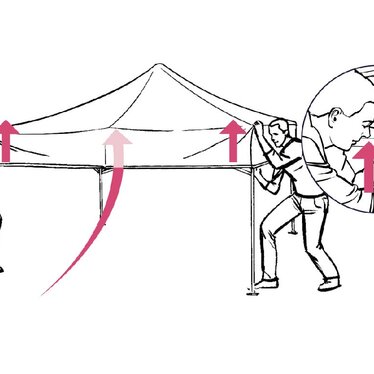

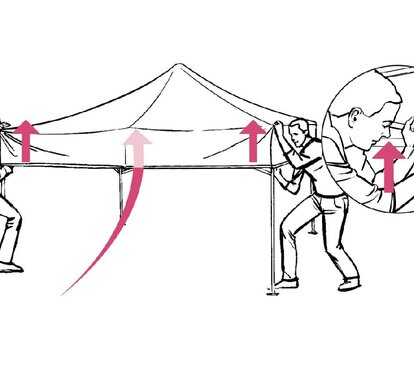

Schritt 6 - Schieberegler nach oben schieben

Auf den Fuß des Faltpavillons treten und den Schieberegler nach oben schieben, bis der Federbolzen einrastet.

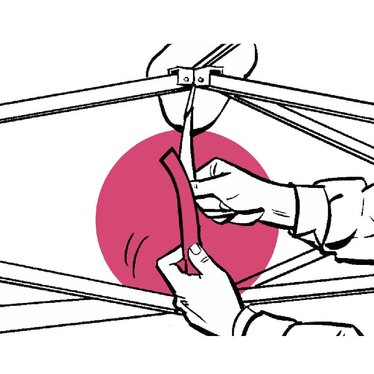

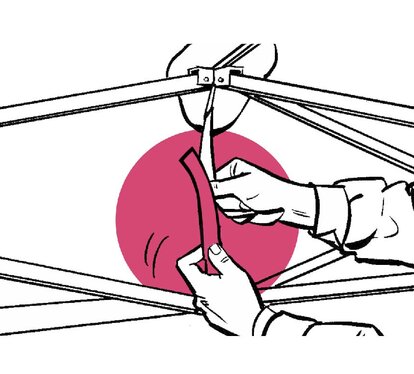

Schritt 7 - Klettverschluss schließen

Zur optimalen Spannung des Zeltdaches den Klettverschluss straffen und schließen.

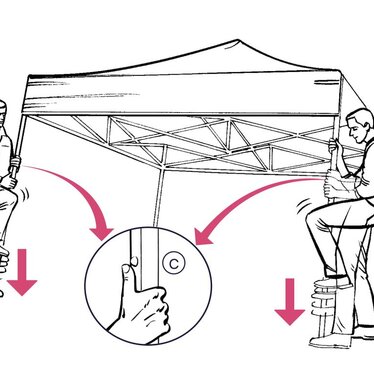

Schritt 8 - Zeltfüße aufziehen

Zelt leicht anheben und den Zeltfuß mit dem Fuß nach unten schieben, bis der untere Federbolzen zu Höhenverstellung in gewünschter Position einrastet.

Fertig – schon steht der Faltpavillon! Das Beste? Da es keine Einzelteile gibt, können keine Teile verloren gehen. Einfach praktisch.

so einfach, wie der aufbau

3. Faltpavillon schließen

Schritt 9 - Zeltfüße nach unten schieben

Schritt 10 - Klettverschluss öffnen

Schritt 11 - Struktur schließen

Schritt 12 - Transporttasche überziehen

Schritt 9 - Zeltfüße nach unten schieben

Faltpavillon anheben, Federbolzen zur Höhenverstellung ganz eindrücken und Zeltfüße nach unten schieben.

Schritt 10 - Klettverschluss öffnen

Den Klettverschluss öffnen, den Schieber an den Eckstehern leicht anheben und den roten Druckknopf ganz eindrücken.

Schritt 11 - Struktur schließen

Das Faltzelt an den Scheren halten, leicht anheben und zusammenschieben. Nicht an den Eckstehern schieben!

Schritt 12 - Transporttasche überziehen

Transporttasche öffnen, über das Zelt ziehen und schließen.

Achtung! Um Schimmelbildung zu vermeiden, darf das Zeltdach nicht in feuchtem Zustand zusammengefaltet werden.

alles unter einem dach

alle aufbauvideos entdecken

Du möchtest dich gerne genauer über den Aufbau einer speziellen Größe, Serie oder von Zubehör informieren? In unserer Videothek findest du alle Videos, die du brauchst.

Nice to know: Mit jedem Produkt wird eine Bedienungsanleitung in deiner Sprache mitgeschickt.

zur videothek
